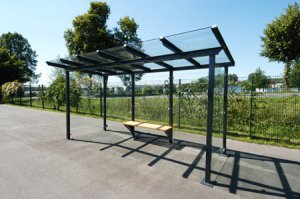

Ueberdachung Metropolis

Die Ueberdachung Metropolis eignet sich als Buswartehaus, Veloständer, Buswartehäuschen und Veloüberdachung.

Bitte überlegen Sie sich, ob eine Behandlung der Scheiben als Vogelschutz notwendig ist. Gemäss beiliegender Musterkarte der verfügbaren Motive bieten wir einen keramischen Siebdruck an.

  • Dieser Unterstand ist eine modulare Ueberdachung mit Pultdach, als freitragende Tragarmkonstruktion mit 2 Dachhauptträger aus T-Profilen.
  • Stützen aus Quadrahtrohr mit Fussplatten zum Aufdübeln. Stützenverlängerung für Ueberpflastern der Fussplatten möglich.
  • Dacheindeckung aus glashellem Verbundsicherheitsglas (VSG). Dachüberstand je Seite 150mm.
  • Schneelast 1.9kN/m2. Aufliegeabstand der Scheiben 0.75m. (Alternativ gibt es eine verstärkte Bauart für höhere Schneelasten)
  • Die Entwässerung erfolgt nach hinten über das Pultdach zur Regenrinne, über die beiden hinteren Stützen mittels Wasserspeier, oberirdisch.
  • Rück- und Seitenwandverkleidung erfolgt durch ESG Einscheibensicherheitsglas im Rastermass 1500mm mit Glashaltern
  • Die ganze Konstruktion des Unterstandes ist verzinkt, grundiert und mit umwelfreundlichen 2 Komponentenlack lackiert. RAL nach Wahl. Vor der Pulverbeschichtung werden die Teile CO2 eingestrahlt bei -76°C um Verschmutzungen zu entfernen.

Anlieferung/Ablad

  • Anlieferung mit LKW ohne Kran. Ablad mit bauseits gestelltem Gabelstapler oder
  • Anlieferung mit Kran-LKW. Ablad und Verdübelung durch uns auf bauseits erstellte Fundamente durch den Kunden. (Fundamentplan wird geliefert)
  • Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.
TypKapazität
ES30 8 - 10 Personen
ES45 11 - 14 Personen
ES60 15 - 18 Personen
ES75 20 - 24 Personen
TypAxenmass BxTDach+/-PreisKran-LKWAbladVerdübelung
ES30 3000x1500mm 3850x2090mm 7911.00 971.00 329.00 437.00
ES45 4500x1500mm 5350x2090mm 10621.00 1160.00 329.00 488.00
ES60 6000x1500mm 6850x2090mm 14313.00 1640.00 375.00 639.00
ES75 7600x1500mm 8350x2090mm 17216.00 2356.00 375.00 850.00

Preise in CHF netto ohne MwSt

Optional: (gemäss Preisliste)

  • Design-Sitzbank aus Hartholz, abgerundet mit Unterkonstruktion zur Befestigung an den Stützen des Unterstandes (Rastermass 1500mm). Unterkonstruktion aus Stahl feuerverzinkt, pulverbeschichtet, RAL nach Wahl.
  • Abfallbehälter Eros 45L mit integrietem Aschenbecher 2L
  • Behandlung der Scheiben: keramischer Siebdruck oder Anti-graffitischutz
  • Top-Light Beleuchtungssystem. Led Beleuchtung 21W, Abmessung 1007x92x40mm LxBxH, IP65 mit 132 Led-Modulen und Netzteil. Lichtfarbe (nw) neutralweiss.
  • Wir liefern einen Fundamentplan zur Vorbereitung der Sockel.
